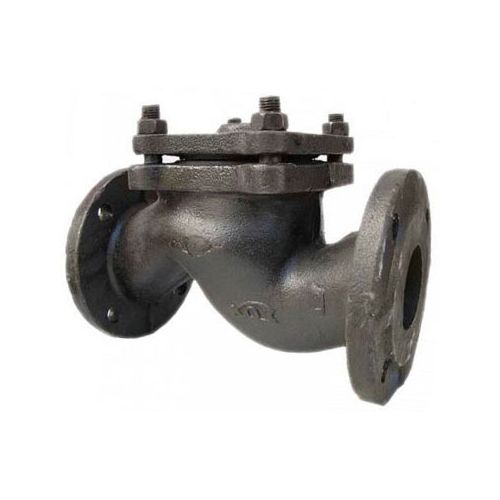

Клапан зворотний підйомний фланцевий 16ч6бр

( 19 )

Залишити відгук

Немає на складі

В наявності

0,00 грн з ПДВ

Немає на складі

Способи доставки

Доставка Новою Поштою
Самовивіз зі складу в Києві
Інші транспортні служби

Способи оплати

Безготівкова оплата з ПДВ
Готівкою у касі будь-якого банку України

Мінімальна сума замовлення від 1000 грн.

Опис

16ч6бр — клапан зворотний підйомний фланцевий. Застосовується в системах трубопроводів для запобігання зворотному потоку води та пари з робочою температурою до 225°С.

Характеристики клапана 16ч6бр

16ч6бр — Ру 16, Рпр 24, Рр 14,5.
Тип та основні розміри відповідають ГОСТ 11816-66, технічні вимоги — ГОСТ 11823-66, приєднувальні фланці — ГОСТ 1235-67.
Робоче середовище подається під золотник.
Клапани 16ч6р (Dy 70, 80 і 100 мм) виготовляють із ущільненням у золотнику з гуми або шкіри, 16ч6бр (Dy 80, 100 і 150 мм) — з латуні.
Клапани встановлюють на горизонтальному трубопроводі кришкою догори.
Матеріал основних деталей: корпус, кришка — чавун; золотник зі сталі; прокладка — пароніт.

Розміри та креслення клапана зворотного підйомного 16ч6бр

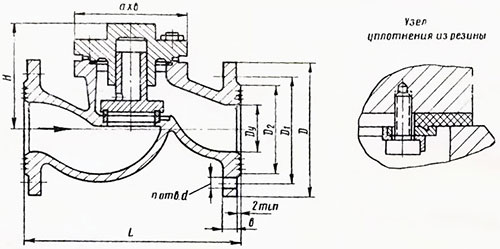

Схема клапана зворотного підйомного 16ч6бр (зображення)

Умовний прохід D_у	L	D	D₁	D₂	b	d	H	a*b	n	Вага, кг
70	290	180	145	122	17	18	140	145x159	4	18
80	310	195	160	138	19	18	155	162x179	4	23,5
100	350	215	180	158	21	18	175	226	8	35,5
150	480	280	240	212	25	23	230	286	8	74

Вибирайте аналоги клапана 16ч6бр від європейських виробників — Zetkama 287 і Ayvaz CLV-50.
