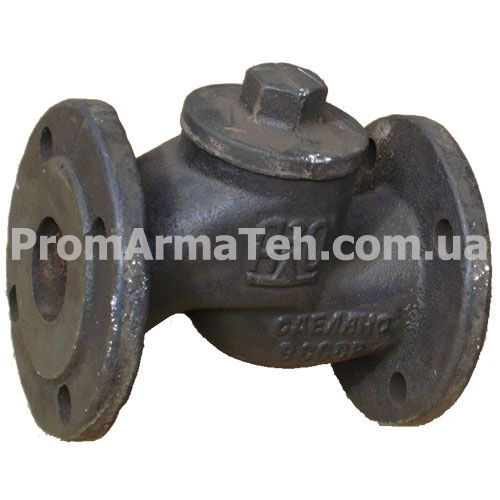

Клапан зворотний підйомний фланцевий 16ч3бр

( 17 )

Залишити відгук

Немає на складі

В наявності

0,00 грн з ПДВ

Немає на складі

Способи доставки

Доставка Новой Почтой
Самовывоз со склада в Киеве
Другие транспортные службы

Способи оплати

Безналичная оплата с НДС
Наличными в кассе любого банка Украины

Минимальная сумма заказа от 1000 грн.

Опис

16ч3бр — клапан зворотний підйомний фланцевий. Застосовується в системах трубопроводів для запобігання зворотному потоку води та пари з робочою температурою до 225°С.

Характеристики клапана 16ч3бр

Тиск: 16ч3бр - Ру 16, Рпр 24, Рр 14,5.
Тип та основні розміри відповідають ГОСТ 11823-66, приєднувальні фланці — ГОСТ 1235-67.
Робоче середовище подається під золотник.
Клапани виготовляють із ущільненням у золотнику з латуні.
Клапани встановлюють на горизонтальному трубопроводі кришкою догори.
Матеріал основних деталей: корпус, кришка — чавун; прокладка — пароніт.

Розміри та креслення клапана зворотного підйомного 16ч3бр

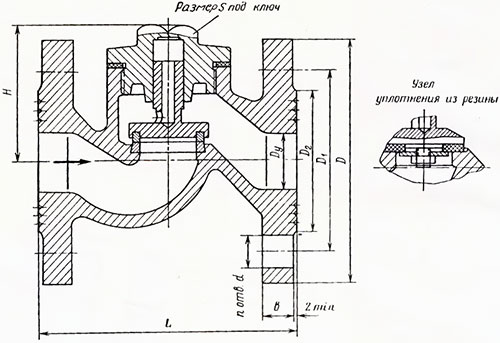

Креслення клапана зворотного підйомного фланцевого 16ч3бр (зображення)

Умовний прохід D_у	L	D	D₁	D₂	b	d	H	S	n	Вага, кг
25	120	115	85	68	14	14	70	27	4	3,3
40	170	145	110	88	16	18	95	32	4	7
50	200	160	125	102	17	18	105	36	4	9,4

Вибирайте аналоги клапана 16ч3бр від європейських виробників — Zetkama 287 і Ayvaz CLV-50.
