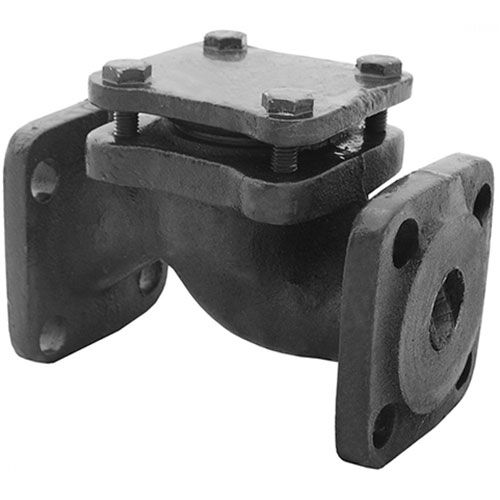

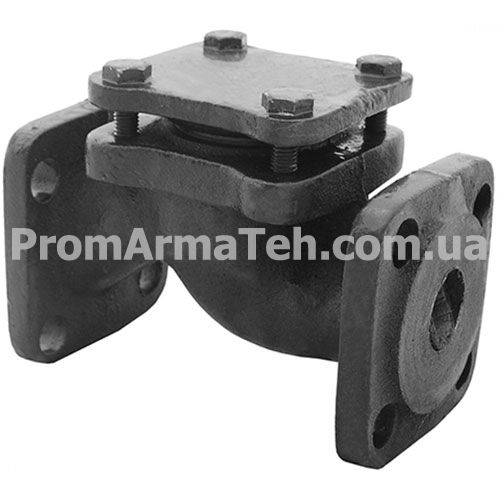

Клапан зворотний підйомний фланцевий 16кч9нж купити в Києві

Головна
Клапани
Зворотні клапани
Клапани зворотні фланцеві
Клапан зворотний підйомний фланцевий 16кч9нж

( 15 )

Залишити відгук

Немає на складі

В наявності

0,00 грн з ПДВ

Немає на складі

Способи доставки

Доставка Новою Поштою
Самовивіз зі складу в Києві
Інші транспортні служби

Способи оплати

Безготівкова оплата з ПДВ
Готівкою у касі будь-якого банку України

Мінімальна сума замовлення від 1000 грн.

Опис

16кч9нж — клапан зворотний підйомний фланцевий. Застосовується в системах трубопроводів для запобігання зворотному потоку надсмольної води та розчину лугів із робочою температурою до 300°С.

Характеристики клапана 16кч9нж

Тип та основні розміри відповідають ГОСТ 11818-66, технічні вимоги — ГОСТ 11823-66, приєднувальні фланці — ГОСТ 12817-67.
Робоче середовище подається під золотник.
Клапан 16кч9нж виготовляють із ущільненням у золотнику з корозійностійкої сталі.
Клапан встановлюють на горизонтальному трубопроводі кришкою догори.
Матеріал основних деталей: корпус, кришка — ковкий чавун; золотник — сталь; прокладка — пароніт.

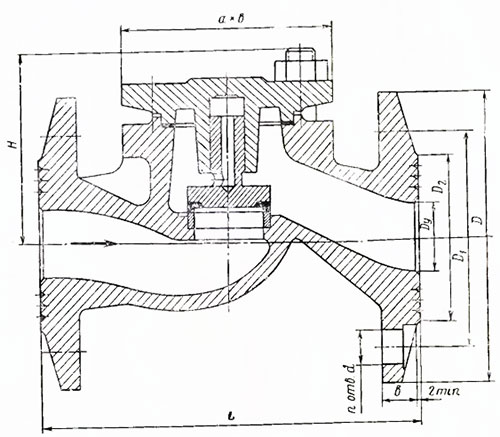

Розміри та креслення клапана зворотного підйомного 16кч9нж

Схема клапана фланцевого підйомного 16кч9нж (зображення)

Умовний прохід D_y	L	D	D₁	D₂	D₃	f	b	d*	H	axb	n	Вага
32	180	135	100	78	—	—	15	18	90	100X100	4	6,2
40	200	145	110	88	76	3	15	18	105	112X118	4	8,4
50	230	160	125	102	88	3	17	18	105	124X127	4	11,2
70	290	180	145	122	110	3	19	18	140	150X168	8	19,8
80	310	195	160	138	121	3	21	18	155	174X192	8	24,7
* У клапанах Dy 50 та 80 мм - кріплення на шпильках за ГОСТ 9085-67

Вибирайте аналоги клапана 16кч9нж від європейських виробників — Zetkama 287 і Ayvaz CLV-50.
