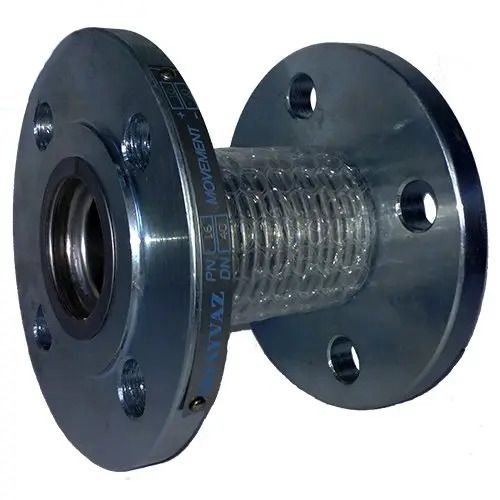

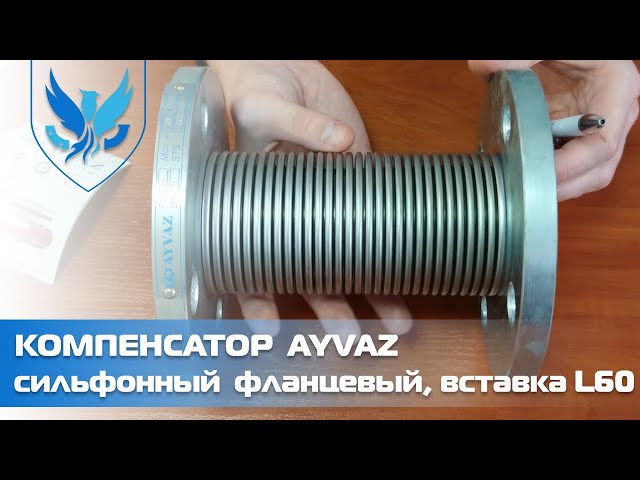

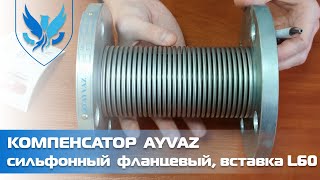

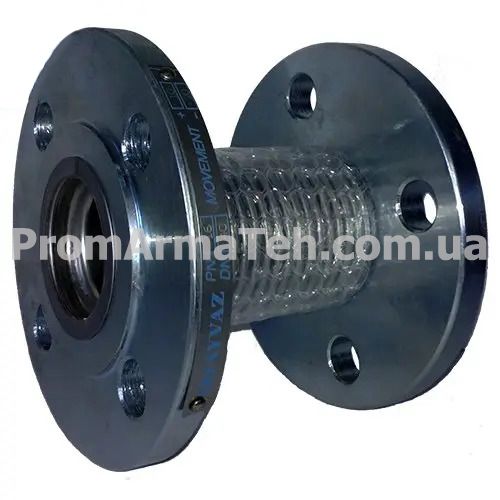

Компенсатор сильфонный осевой фланцевый Ayvaz

Сильфонный компенсатор фланцевый Ayvaz применяется для поглощения теплового расширения, возникающего вдоль оси трубы. Трубопроводные системы разделяются компенсаторами на участках между неподвижными опорами. Таким образом, смещение трубы, которое возникло из-за расширения, поглощается с помощью металлического сильфонного компенсатора, установленного на данном участке трубопровода.

Осевые компенсаторы изготавливаются со стандартным смещением 30 и 60 мм, но по специальным запросам могут быть изготовлены и с другими величинами осевого смещения. Линейные втулки используют в качестве опции с целью разделения потока жидкости и сильфона компенсатора, чтобы сделать поток однородным. В зависимости от температуры и давления жидкостей сильфоны изготавливаются из различных материалов с разной толщиной стенок и количеством слоев.

Используется для компенсирования и балансирования механических расширений и термальных изменений в различных видах трубопровода.

Технические характеристики компенсатора фланцевого

• Соединения: подвижный фланец, фиксированный фланец.
• Конструкция: проектирование и производство основаны на стандартах EJMA. Значения давления и температуры в соответствии со стандартом DIN 2401.
• Материалы: сильфоны и втулки из нержавеющей стали в соответствии с DIN 1744, фитинги изготавливаются из углеродистой или нержавеющей стали. Изготовление из других материалов по запросу.
• Номинальный диаметр: DN 25 - DN 2600 .
• Рабочее давление: 16 бар. Другое давление - под заказ.
• Рабочая среда: пар, вода, криогенные продкты, нефть и газ.
• Температура проводимого вещества: от -196 °C до + 600 °C.
