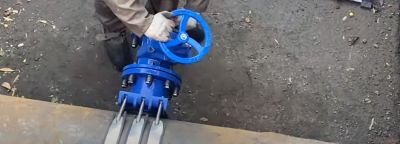

Монтаж чавунних засувок

Засувки — поширений різновид запірної арматури, яку встановлюють у трубопроводах різного призначення. Її обирають за простоту, універсальність, довговічність та надійність. Але для того, щоб виріб служив довго, без поломок і збоїв, необхідно забезпечити правильне встановлення чавунних засувок, оскільки помилки при монтажі надалі можуть стати слабким місцем системи, викликати протікання, розриви або просто знизити термін служби деталі.

Рекомендації з монтажу та підготовчі роботи

При виборі розташування засувки слід враховувати деякі моменти. Так, не рекомендується встановлювати виріб штоком вниз, оскільки під ним може накопичитися шлам, сміття, частинки накипу, що впливатиме на герметичність з'єднання. Якщо привід керування виробом електричний, деталь встановлюється штоком вгору, а над арматурою монтується захисний ковпак (якщо система знаходиться на відкритому повітрі). При цьому напрямок потоку для монтажу чавунної засувки зазвичай не має значення — більшість видів даної запірної арматури двоспрямовані. Бажано також, щоб для встановлення було обрано пряму ділянку труби.

Також арматуру необхідно ізолювати від згинальних, стискаючих та інших зусиль, які можуть передаватися від трубопроводу – для цього з двох боків від засувки монтуються захисні опори. Фланці на трубопроводі та деталі повинні точно збігатися, не допускається регулювати їх силою затягування болтів або встановлювати додаткові міжфланцеві прокладки. Якщо виріб монтується на ділянці трубопроводу з сильними коливаннями температури або тиску, рекомендується поряд із засувкою встановити також сильфонний або інший компенсатор, щоб захистити її від гідроударів, теплового розширення труб та інших негативних факторів.

Особливу увагу слід приділити персоналу — враховуючи важливість деталі, встановленням запірної арматури можуть займатися лише фахівці з необхідними навичками та досвідом подібних робіт.

Процедура встановлення чавунних засувок

Стандартна інструкція з монтажу засувки має такий вигляд:

1. Перевірити працездатність деталі, для чого необхідно вручну відкрити та закрити арматуру, переконавшись, що клин надійно перекриває та відкриває просвіт деталі, переміщаючись з крайнього нижнього у крайнє верхнє положення.
2. Звірити маркування на деталі та трубах, щоб переконатися, що вибрано правильну запірну арматуру — маркування має збігатися.
3. Перевести виріб у частково відкрите положення, зняти захисні ковпачки, перевірити, чи немає всередині бруду, сторонніх предметів.
4. Якщо деталь має діаметр більше ніж 100 мм, необхідно підготувати опору для неї.
5. Прикріпити засувку до фланців за допомогою болтів. Спочатку кріплення не потрібно сильно затягувати — необхідно відрегулювати положення виробу, а потім затягнути болти до упору.
6. Пустивши потік середовища, перевірити роботу арматури, герметичність, відсутність теч і т.д. Якщо установка виконана за всіма правилами і засувка справна, випробування має пройти успішно. Після цього система готова до експлуатації.

Якщо після встановлення чавунної засувки виявлено якісь недоліки, наприклад, перекоси, намагатися усунути їх за допомогою підтягування болтів кріплення заборонено — необхідно демонтувати деталь, усунути проблему, і тільки після цього змонтувати заново.
