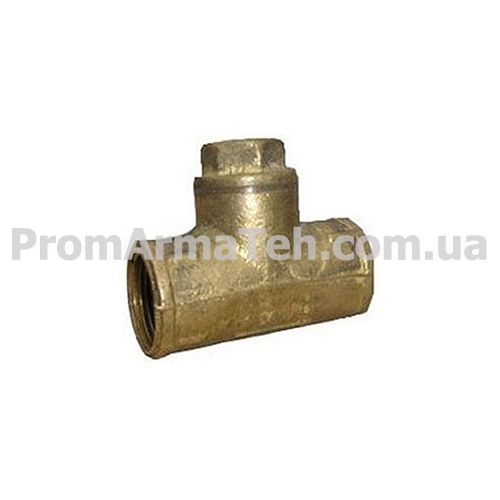

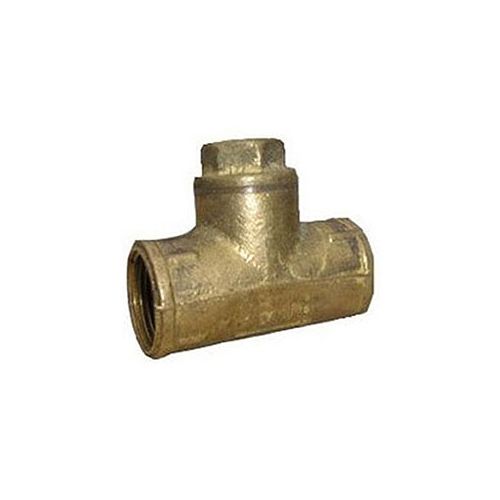

Клапан зворотний підйомний муфтовий 16Б1БК

( 24 )

Залишити відгук

Немає на складі

В наявності

0,00 грн з ПДВ

Немає на складі

Способи доставки

Доставка Новой Почтой
Самовывоз со склада в Киеве
Другие транспортные службы

Способи оплати

Безналичная оплата с НДС
Наличными в кассе любого банка Украины

Минимальная сумма заказа от 1000 грн.

Опис

16б1бк - клапан зворотний муфтовий підйомний. Застосовується в системах трубопроводів для запобігання зворотному потоку води, а також пари з робочою температурою до 225°С.

Характеристики клапана 16б1бк

Тиск - Ру 16; Рпр 24; Рр 12.
Конструкція, основні розміри та технічні вимоги відповідають ГОСТ 12677-67, муфтові кінці — ГОСТ 6527-53.
Робоче середовище подається під золотник.
Клапани встановлюють на горизонтальному трубопроводі кришкою догори.
Матеріал основних деталей: корпус, кришка, золотоник — латунь; прокладка — пароніт.

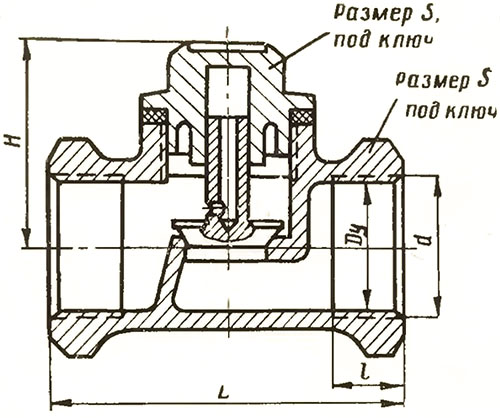

Розміри та креслення клапана зворотного підйомного 16б1бк

Креслення клапана зворотного підйомного 16б1бк (зображення)

Умовний прохід D_у	d	L	l	H	S	S₁	Вага, кг
15	1/2"	55	12	38	27	19	0,23
20	3/4"	65	14	42	32	22	0,3
25	1"	80	16	42	41	22	0,5
40	1^1/2"	110	20	70	60	32	1,43
50	2"	130	22	80	70	36	2

Вибирайте аналог клапана 16Б1БК від європейського виробника — Zetkama 277.
